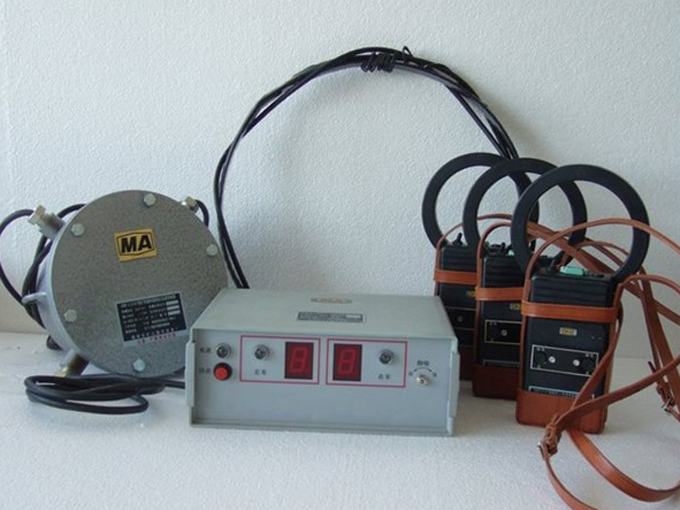

KXT117型斜井人车信号通讯装置

KXT117斜井人车信号装置功能

KXT117能实现绞车司机和信号工之间的信号联络，信号工手持发射机发出打点信号，绞车司机看到接收机显示的声光信号及数码显示，从而实现打点信号的通讯联络。

KXT117-S斜井人车信号装置接收机（以下简称接收机）

接收机具有声、光、数码显示功能，可对发射机发来的打点信号进行计数，更可靠地保证打点信号的准确性。
无需专设感应线借助井下的电铃线、信号线，可传输2000米以上。如专设感应线效果更佳。

接收机收到信号后，经过选频、放大再送入陶瓷滤波器做进一步的选频，然后由单片集成电路进行放大、解调，还原成音频调制信号，由音频滤波器滤波，进行倍压整流、放大推动控制器，带动电灯和电铃，绞车司机可根据声光信号，判断开与停，从而完成了传递信号的任务。
工作电压：12V±0.5V；
工作电流：≤200mA；
接收频率：455±1（kHz）；
接收灵敏度：≤-30dBm；
输出高电平：≥10 V。
外形尺寸(单位：mm)：303×242×153
重 量： 7kg

KXT117—F斜井人车信号装置发射机（以下简称发射机）

①:电源开关；②：充电插座；③：欠压指示；④：信号发射、电源指示；⑤：发射按钮；⑥：铭牌。

发射机的主要技术指标

发射机体积小、重量轻、电池放在机箱内，天线采用环形设在机壳上方，提高了发射效率。信号工握于手中，在车内发信号非常方便。
发射机面板上设有欠压指示灯，出厂时已调好，当此灯亮时需充电。
发射机内设有充电装置，不需专用充电设备，可直接用交流电压220V充电即可。

额定工作电压：12 V；
工作电流≤245mA；
发射信号频率：455±1（kHz）；
发射功率：≥20dBm；
信号发射距离：(0～15)m无遮挡。

发射机的结构参数

外型尺寸（单位：㎜） 273× 85× 41 重 量 ： 0.8kg
发射机的使用、维护方法
发射机打点时不能太快，以免造成丢点和显示不准现象，每点间隔应大于0.3秒小于1秒。 发射机有光信号显示功能，右边为双色指示灯，绿色为电源指示，电源开关打开时，该灯发绿色光则正常，当信号发射时该灯发橘色光则正常，左边为欠压指示，当电源电压低于11V时灯亮需及时充电。发射机和感应线之间不允许有金属物相隔。

发射机使用注意事项

在使用过程中，严禁摔打和撞击，以免损坏机内元件。 在使用时一定配带牛皮外套及背带以防静电与跌落。
发射机只能用特制的本质安全型电池组，严禁使用本说明书规定外的电池，严禁在危险场所拆装电池 检修时不得随意更改产品元器件的参数、规格和型号。
发射机充电时必须在地面上进行，充电电压为交流220V，充电时间为8～10小时。 发射机在运输过程中，应牢固可靠，防止跌落。

KDW 0.9/22型矿用通讯接收机电源控制器（以下简称电源）

①:交流～127V输入；②：接点输出；③：铭牌；④：直流输入；⑤：直流12V输出

主要技术指标

交流输入电压：～127V

波动范围:75%～110%；
额定输出电压： 12V±5%；
额定输出电流： 500 mA；
最大短路电流：≤1.5A；
电源的结构参数
外形尺寸(单位：mm)： Φ226×128
重 量：9Kg

电源的安装

将电源与主机一起安装在绞车房或信号房，然后用1.5m×2.5mm2的电缆连接，此线随机配好。

电源的使用注意事项

在搬动、使用过程中，严禁摔打、撞击、以免损坏机内元件。 使用时按出线嘴下面的标记对应插好插头。 维修时不得改变本安电路及本安电路有关的元器件的电气参数、规格和型号。
电源只能与KXT117—S斜井人车信号装置接收机配接使用.不得随意与其它未经联检的设备连接 检修时应注意防止失爆（注意不要碰坏隔爆面，接线端子的紧固、不得丢失引入装置中的密封圈，注意适当拧紧压紧螺母等）。
